作者：扬虹小编 编辑： 扬虹小编 来源： 扬虹数码管 发布日期：2025/07/15
数码管类型及连接方式
共阴极数码管：公共端（COM）接地，段选端接高电平点亮。
共阳极数码管：公共端接电源，段选端接低电平点亮。
多位一体数码管：位选端（公共端）独立控制，段选端共用。

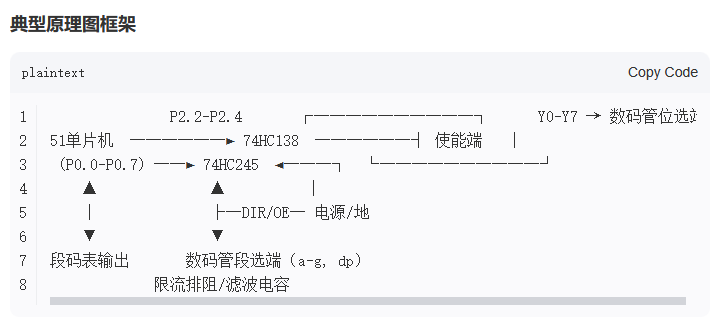

位选控制电路
通过3个I/O口（如P2.2-P2.4）控制8个位选端（Y0-Y7）。
输入CBA（C为高位）二进制值，输出对应Y端低电平有效（如CBA=101时Y5有效）。
使能端需满足G1=1、G2A=G2B=039。
74HC138译码器：

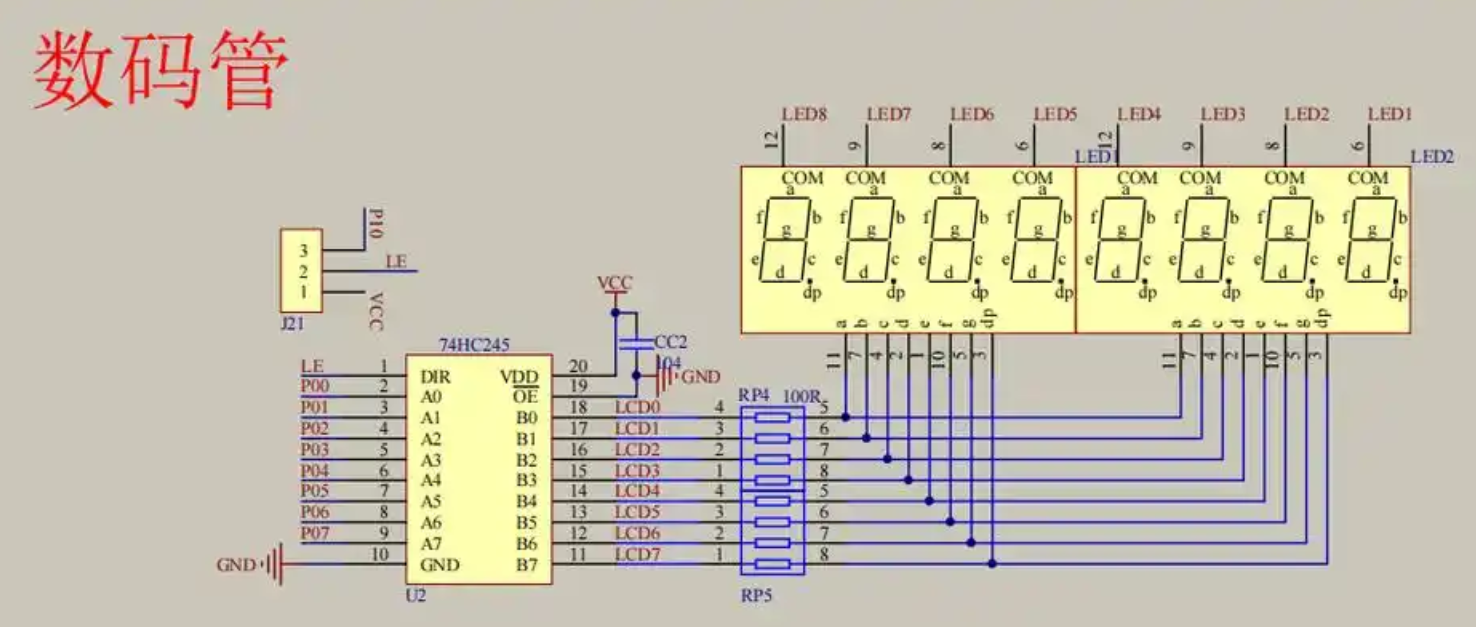

段选驱动电路
采用74HC245双向缓冲器增强驱动能力，OE接地使能，DIR控制方向。
或使用74HC573锁存器，输出电流稳定，防止单片机I/O过载。
缓冲器/锁存器：
段码输出：P0口直接连接缓冲器输入，输出接数码管段选端（a-g, dp）。
限流与滤波设计
排阻（RP）：串联在段选端，限制电流保护LED（常用阻值220Ω-1kΩ）。
滤波电容（CC）：并联在电源端，稳定电压（如104电容）。
位选激活：
单片机通过P2口控制138译码器，选中目标数码管位（如Y5对应第6位数码管）。
段选输出：
P0口输出段码（如0x3F显示数字"0"），经缓冲器驱动数码管对应段。
动态扫描：
快速切换位选并更新段码，利用视觉暂留实现多位数码管同时显示。
驱动能力匹配：
共阴极数码管需外部驱动芯片（如74HC245），因单片机I/O电流不足（约5mA）。
共阳极可直接由I/O驱动，但建议加限流电阻。
消除重影：
切换位选前关闭段选（P0=0x00），或缩短显示间隔（<10ms）
